Detalles Técnicos
| Software | Unreal Engine 5 |
| Categoría | Technical Materials / Shaders |
| Renderizado | Realtime |
| Tipo | Shader Development |
| Enfoque | Material Editor · Procedural Shading · Reusable Systems |
Objetivo del Proyecto
El objetivo de esta colección no era desarrollar un único shader, sino explorar distintas técnicas de shading en tiempo real utilizando exclusivamente el Material Editor de Unreal Engine. Cada caso de estudio investiga un enfoque visual y técnico diferente, desarrollando materiales reutilizables mediante sistemas completamente parametrizados y preparados para integrarse directamente en proyectos interactivos.

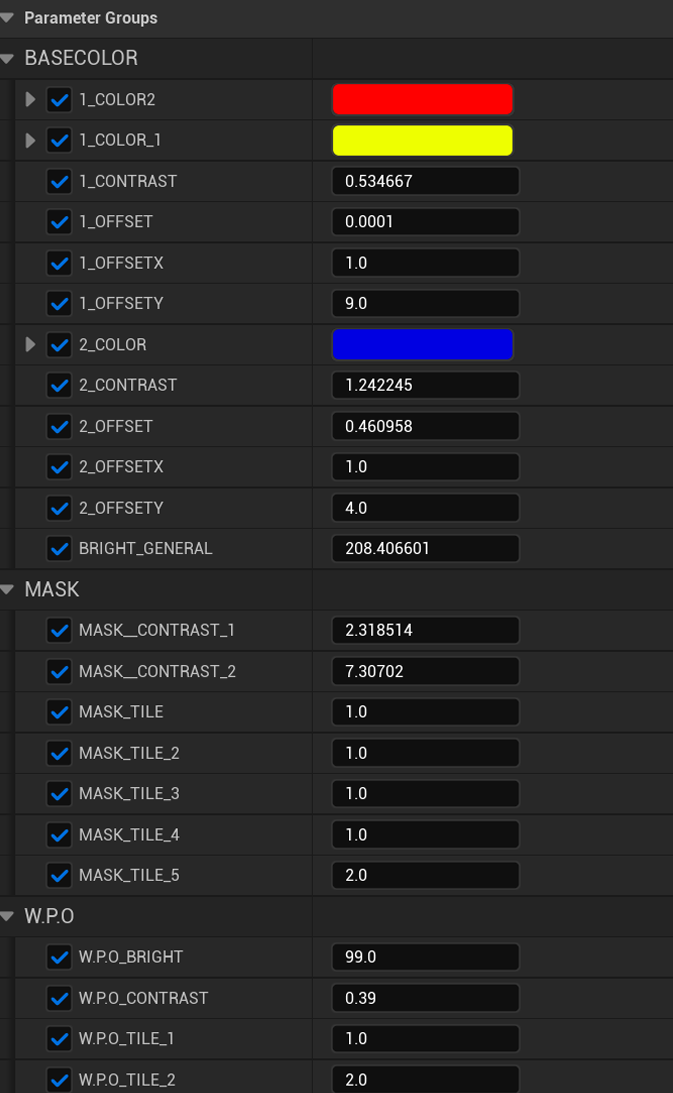

Como parte del proceso, todos los shaders se diseñaron para trabajar mediante Material Instances, exponiendo únicamente los parámetros necesarios para controlar su comportamiento visual sin modificar el Material Graph original. Este enfoque facilita la reutilización, acelera la iteración artística y permite generar múltiples variaciones a partir de una única implementación, siguiendo una metodología habitual en entornos de producción.
Workflow
Idea y objetivo técnico → Investigación de la técnica → Desarrollo del Material Graph → Parametrización → Validación en tiempo real → Material Instance reutilizable
Casos de Estudio
01 · Advanced Toon Shader
Este shader explora la implementación de un sistema de Non-Photorealistic Rendering (NPR) desarrollado íntegramente en el Material Editor de Unreal Engine, con el objetivo de reproducir una estética inspirada en ilustración y cómic sin recurrir a técnicas de postprocesado.
El material utiliza Blend Mode Opaque y Shading Model Unlit, la separación entre luces y sombras se calcula dinámicamente a partir de la dirección de la Directional Light, mientras que los reflejos y el Outline responden en tiempo real a la orientación de la cámara y la geometría. El resultado es un shader completamente dinámico, capaz de adaptarse automáticamente a diferentes condiciones de iluminación manteniendo un acabado estilizado consistente.

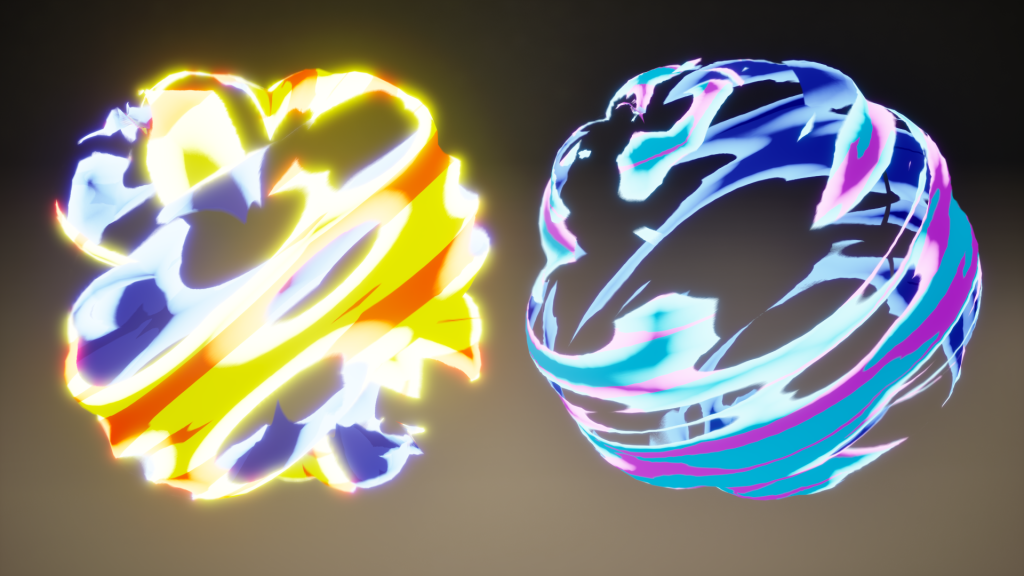

02 · Stylized Energy Shader
Shader estilizado diseñado para representar efectos de energía mediante deformación procedural y animación en tiempo real.
El material utiliza Blend Mode Masked, Shading Model Unlit y renderizado Two Sided. La combinación de Two-Sided Texturing y World Position Offset genera deformaciones dinámicas sobre la geometría, aportando sensación de movimiento y volumen sin necesidad de modificar la malla original. Todo el comportamiento visual se controla desde el propio Material Graph mediante parámetros instanciables.

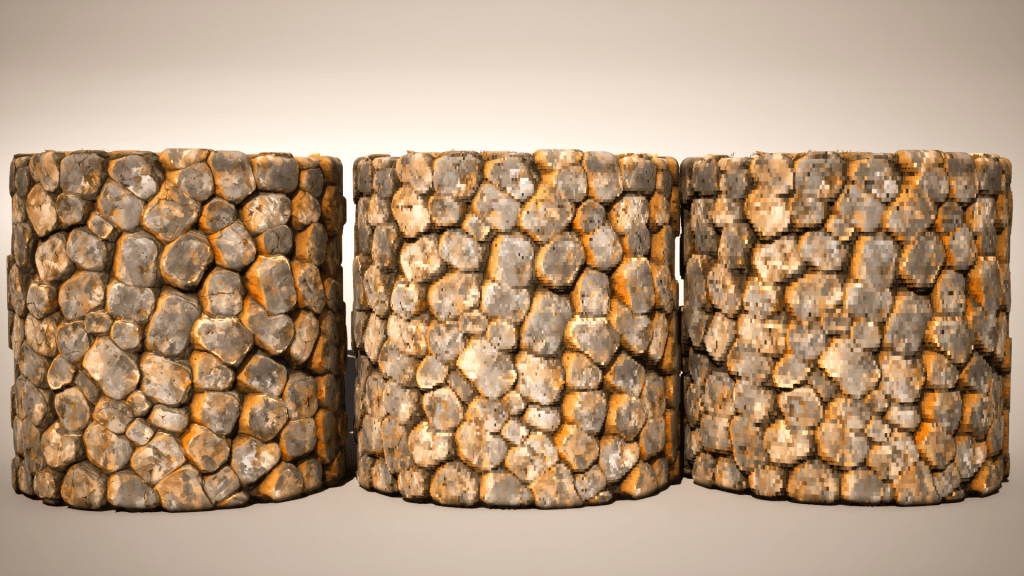

03 · Pixelation Shader
Este shader desarrolla un sistema de pixelado procedural capaz de aplicarse sobre cualquier material sin modificar sus texturas originales.

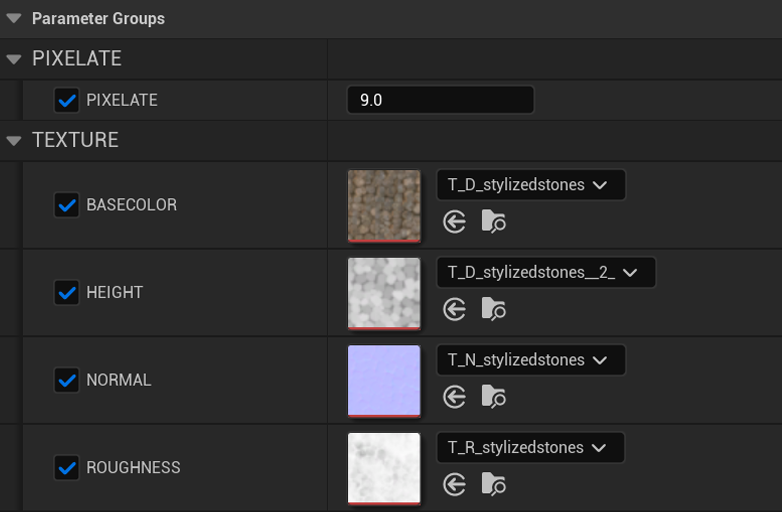

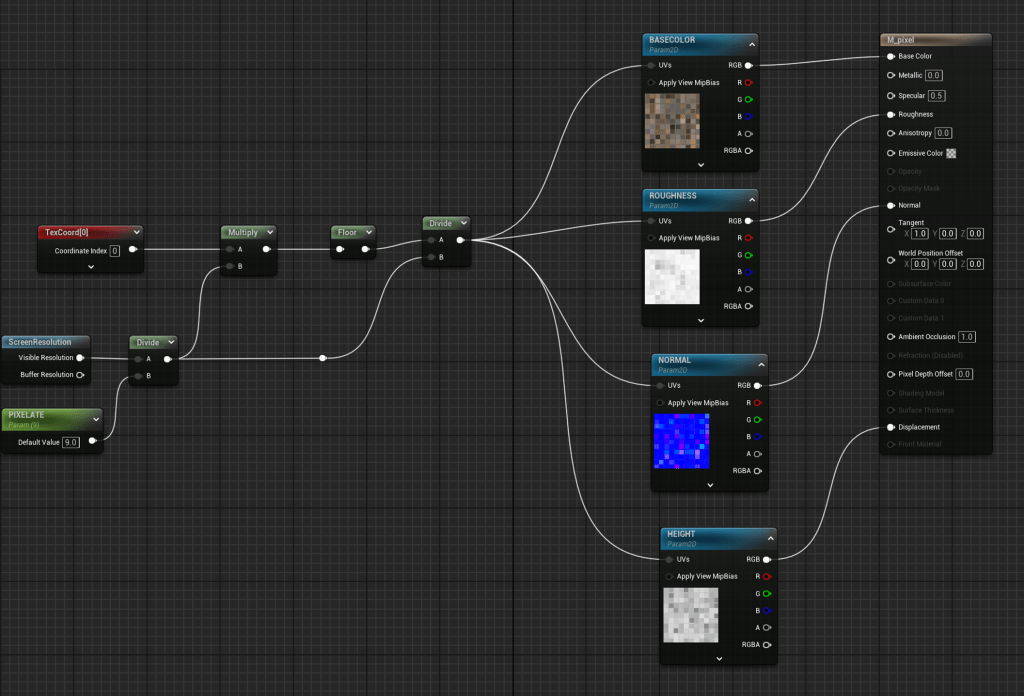

El efecto se obtiene cuantizando las coordenadas UV en función de la resolución de pantalla. La resolución se divide mediante un parámetro instanciable que determina el tamaño de cada píxel y, utilizando operaciones matemáticas sobre las coordenadas UV, el material modifica la forma en que todas las texturas son muestreadas.
El shader no modifica las texturas; modifica la forma en la que son muestreadas.
Esta técnica funciona igualmente sobre Base Color, Normal Maps y el resto de mapas del material, manteniendo un comportamiento consistente independientemente del contenido original.

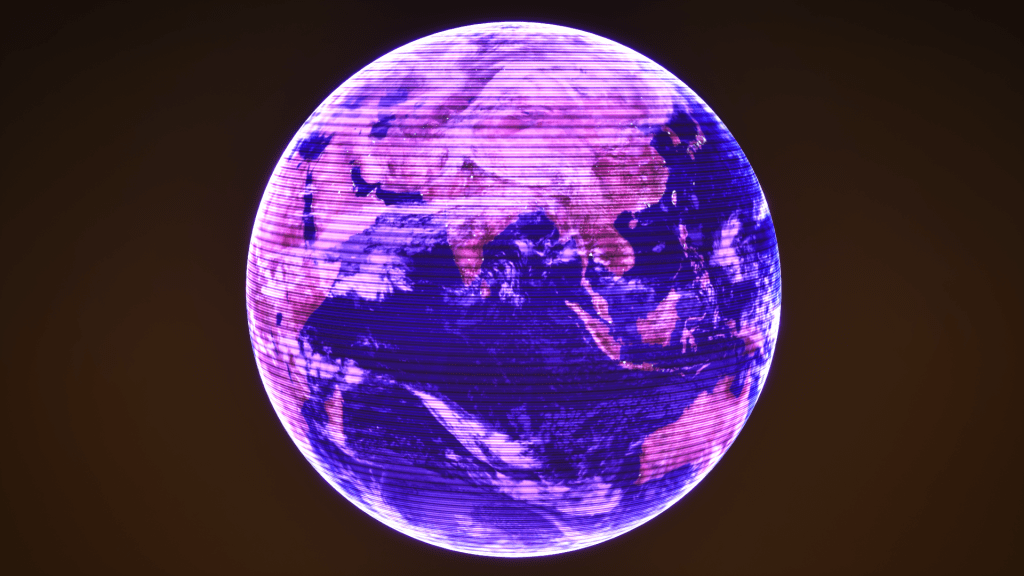

04 · Hologram Shader
Shader desarrollado para recrear un efecto holográfico estilizado mediante transparencia y animación procedural.
El material utiliza Blend Mode Translucent y Shading Model Unlit, controlando completamente la iluminación mediante el canal Emissive. El efecto principal se basa en un sistema de Generate Bands, encargado de generar las franjas horizontales animadas características de una proyección holográfica. Todo el comportamiento del material se controla mediante parámetros expuestos, facilitando su adaptación a distintos contextos y necesidades visuales.

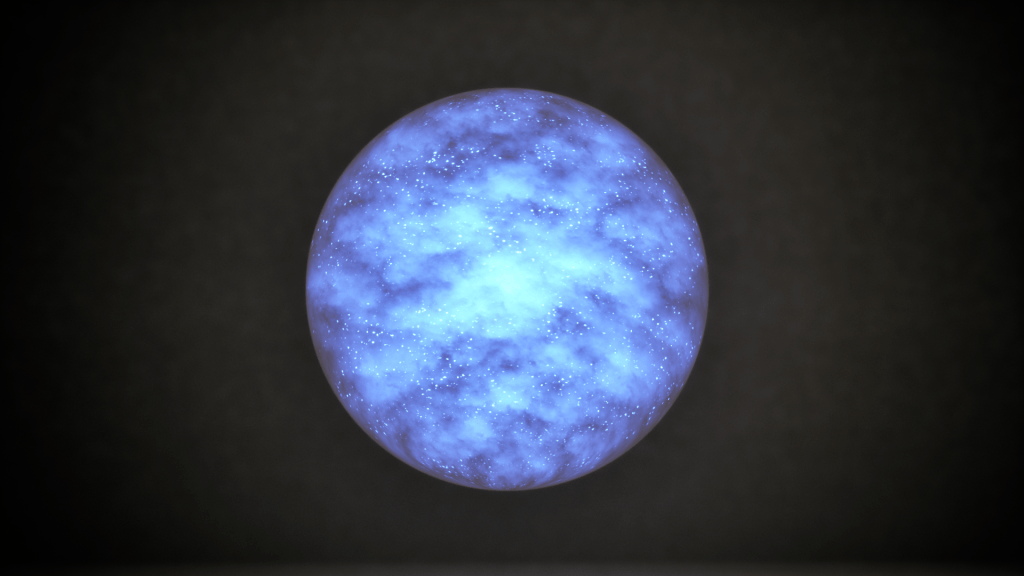

05 · Stylized Magic Orb
Shader estilizado desarrollado para representar un orbe mágico con movimiento procedural continuo y una estética claramente artística.

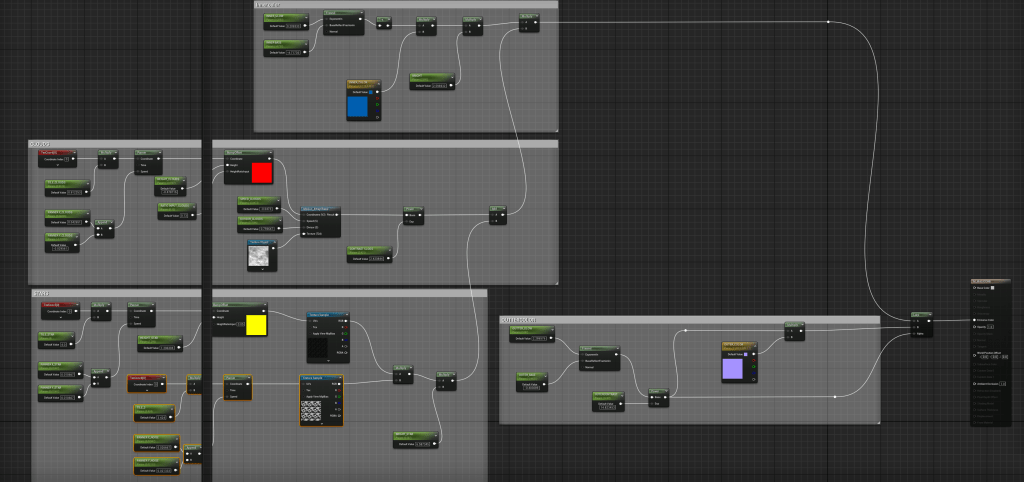

El material utiliza Shading Model Unlit y combina Fresnel, Motion 4Way Chaos y Bump Offset para generar profundidad aparente y flujo interno de energía sin necesidad de geometría adicional. Toda la animación se produce mediante desplazamiento procedural de las UV, manteniendo un sistema ligero, completamente parametrizado y preparado para generar múltiples variaciones desde una única implementación.
Material Graph Architecture
Los siguientes Material Graphs muestran la organización y estructura de los distintos shaders desarrollados durante este proyecto. Su objetivo no es documentar el proceso de construcción, sino reflejar la arquitectura, modularidad y complejidad de cada sistema dentro del Material Editor de Unreal Engine.

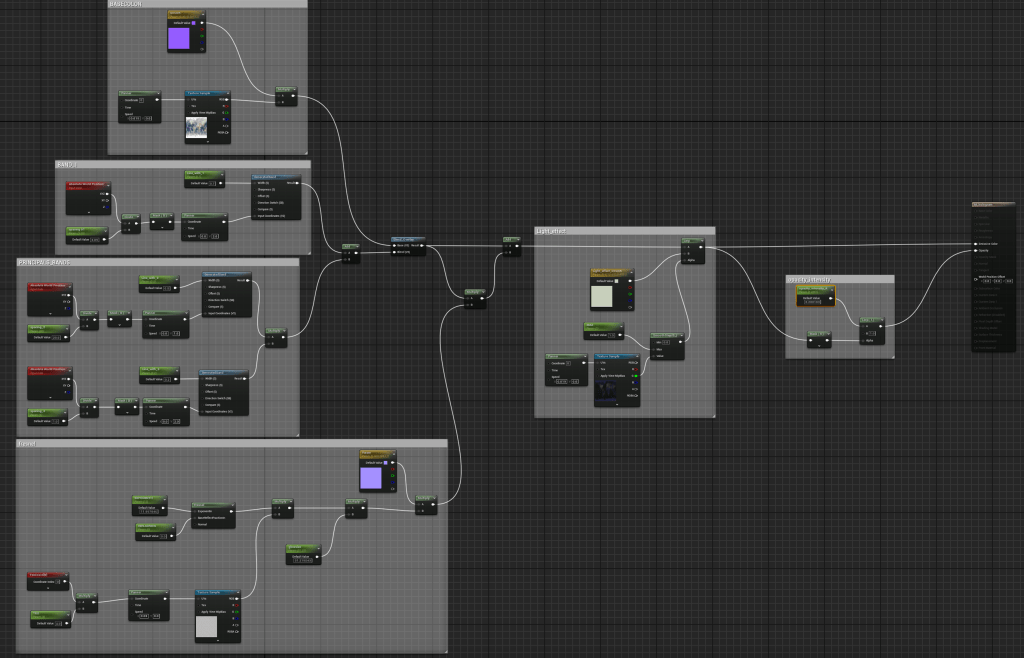

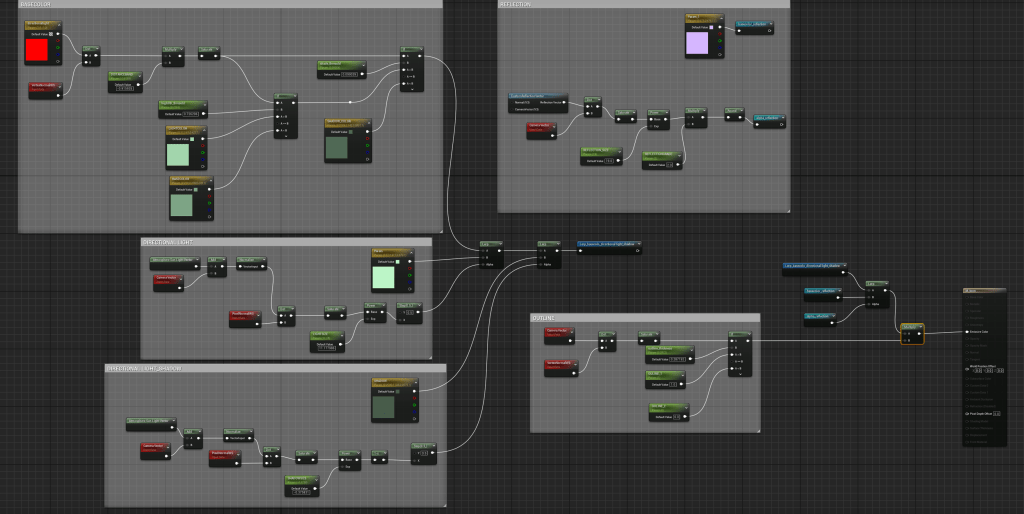

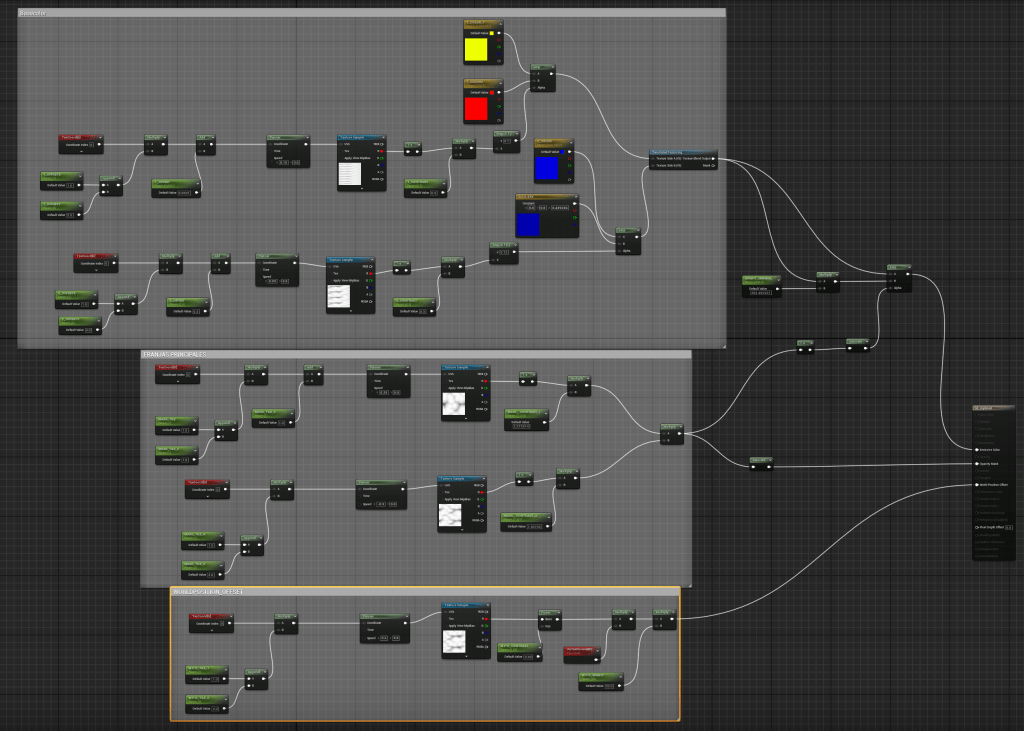

01 · Advanced Toon Shader/ 02 · Stylized Energy Shader / 03 · Pixelation Shader/ 04 · Hologram Shader/ 05 · Stylized Magic Orb
